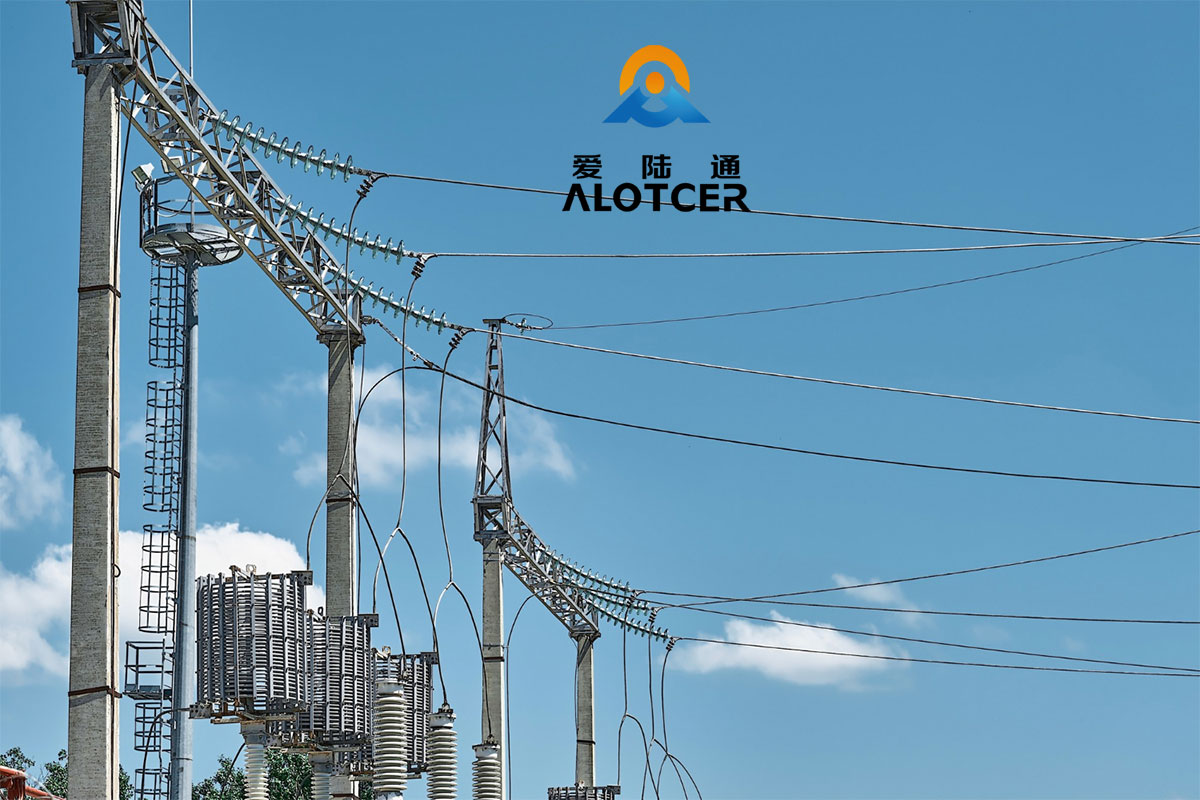

¿Qué es una subestación eléctrica?

Contents

Introducción

En la intrincada red de generación y distribución de energía, las subestaciones eléctricas desempeñan un papel fundamental, asegurando el flujo fluido de electricidad desde su fuente hasta nuestros hogares y negocios. Estos componentes cruciales actúan como intermediarios, transformando voltajes, regulando la energía y salvaguardando la integridad de la red. Esta guía completa profundiza en el mundo de las subestaciones eléctricas, iluminando sus funciones, componentes e importancia en nuestra infraestructura eléctrica moderna.

Comprender la esencia de las subestaciones eléctricas

A. Definición de subestaciones eléctricas

1. Desvelar la finalidad de las subestaciones eléctricas

Una subestación eléctrica es una estación subsidiaria de un sistema de generación, transmisión y distribución de electricidad donde el voltaje se transforma de alto a bajo o viceversa mediante transformadores. Las subestaciones facilitan la transmisión y distribución eficiente de energía eléctrica adaptando los niveles de voltaje entre varios segmentos de la red.

Sin subestaciones, la electricidad tendría que generarse al mismo nivel de voltaje que se consume en hogares y empresas. Esto es muy poco práctico ya que la electricidad de bajo voltaje no puede transmitirse a largas distancias sin pérdidas sustanciales de energía. Las subestaciones permiten “aumentar” la electricidad generada a altos voltajes para una transmisión económica a largas distancias. Más cerca de los puntos de consumo, las subestaciones reducen o “reducen” los voltajes a niveles más seguros y adecuados para la distribución.

Al transformar los niveles de voltaje en puntos estratégicos, las subestaciones permiten transmitir eficientemente grandes cantidades de energía a través de grandes distancias y permiten una entrega segura y confiable a los usuarios finales. En esencia, sirven como intermediarios vitales entre las centrales eléctricas y los consumidores.

2. Explorando los tipos de subestaciones eléctricas

Existen varios tipos diferentes de subestaciones eléctricas diseñadas para desempeñar funciones distintas en la transmisión y distribución de electricidad:

a. Subestaciones elevadoras: elevación de voltaje para transmisión

Las subestaciones elevadoras están ubicadas en las centrales eléctricas y aceptan la electricidad de voltaje relativamente bajo producida por los generadores. Los transformadores elevadores dentro de la subestación aumentan este voltaje a niveles altos, típicamente en el rango de 110 a 765 kilovoltios (kV) para transmisión. Esto permite que la energía se transmita de forma económica a largas distancias a través de líneas de transmisión de alto voltaje con pérdidas mínimas.

b. Subestaciones reductoras: reducción de voltaje para distribución

Las subestaciones reductoras están ubicadas en puntos de la red de transmisión cerca de los centros de carga y actúan para reducir los altos voltajes de transmisión entrantes a niveles más bajos adecuados para la distribución. Normalmente es de 13,8 a 34,5 kV para distribución a usuarios industriales o subestaciones de conmutación urbanas. En las subestaciones de distribución se producen más reducciones de tensión.

c. Centrales de conmutación: Desvío del flujo de energía

Las estaciones de conmutación generalmente no modifican los niveles de voltaje, pero permiten a los operadores controlar, conmutar y enrutar de forma remota los flujos de energía desde líneas de transmisión cercanas hacia diferentes rutas. Al abrir y cerrar varias conexiones de líneas de transmisión, las estaciones de conmutación permiten equilibrar la carga en líneas congestionadas y enrutar la energía en caso de contingencia en caso de cortes de equipos aguas abajo.

d. Subestaciones de distribución: entregando energía a los usuarios finales

Las subestaciones de distribución son el paso final para suministrar electricidad utilizable de bajo voltaje a hogares y empresas. Reciben energía de subestaciones reductoras del área a 13,8-34,5 kV y utilizan transformadores de distribución para reducir aún más el voltaje a 120/240 V para uso regular. Las subestaciones de distribución también pueden albergar equipos de conmutación automática para redirigir la energía y minimizar los impactos de las interrupciones en caso de fallas o sobrecargas.

B. Profundizando en los Componentes de las Subestaciones Eléctricas

Las subestaciones eléctricas contienen una gran cantidad de equipos especializados para facilitar sus funciones vitales en la transformación, conmutación, protección y control de energía. Los componentes principales que se encuentran dentro de las subestaciones incluyen:

1. Transformadores: el corazón de la transformación de voltaje

Los transformadores son la tecnología definitoria dentro de las subestaciones, permitiendo la función esencial de cambiar voltajes entre diferentes segmentos de la red. Los transformadores de potencia alteran el voltaje utilizando una relación entre el número de vueltas en sus devanados de entrada y salida. Los transformadores vienen en varios tamaños y diseños para permitir cambios incrementales de voltaje, con capacidades que van desde unos pocos kVA hasta más de 1500 MVA en subestaciones de muy alto voltaje.

2. Disyuntores: guardianes de la red

Los disyuntores proporcionan funciones críticas de monitoreo, protección y conmutación en subestaciones. Los transformadores de corriente permiten que los disyuntores monitoreen el flujo de corriente en las líneas eléctricas conectadas. Si se producen fallas, los disyuntores se abren rápidamente para aislar las secciones problemáticas y evitar cortes de energía a mayor escala. Los disyuntores también facilitan el mantenimiento de los equipos al proporcionar un medio seguro para desenergizar y volver a energizar los circuitos.

3. Aparamenta: enrutamiento de energía con precisión

Los equipos de distribución se refieren a componentes como interruptores de desconexión y sistemas de barras colectoras que se utilizan para dirigir de manera inteligente la energía dentro de la subestación a las líneas y transformadores apropiados. Switchgear permite a los operadores configurar esquemas de conmutación y equilibrio de carga optimizados para garantizar una entrega de energía confiable.

4. Relés de protección: protección contra fallas

Los relés de protección monitorean constantemente parámetros de la red como corriente, voltaje y frecuencia en puntos vulnerables a lo largo de las líneas de transmisión y distribución. Cuando se detectan problemas como sobrecarga o fallas a tierra, los relés activan disyuntores para aislar rápidamente las secciones problemáticas antes de que puedan ocurrir daños graves. Esto evita que los problemas localizados se conviertan en apagones a gran escala.

5. Sistemas de control: orquestando el flujo de energía

Los sistemas de control automatizados forman el cerebro detrás de la operación de la subestación, monitoreando el estado del equipo y los parámetros de la red en tiempo real a través de sistemas SCADA. Los controles permiten el autoajuste inteligente de los transformadores, la conmutación de circuitos y la activación de relés de protección para responder rápidamente a las fluctuaciones y mantener una entrega de energía sincronizada y optimizada.

C. Revelación de las funciones de las subestaciones eléctricas

Las subestaciones eléctricas cumplen una serie de funciones indispensables que permiten el flujo masivo de electricidad desde generadores distantes a hogares y negocios cercanos:

1. Transformación de Tensión: Adaptación de la Energía para Transmisión y Distribución

El objetivo principal de las subestaciones es la transformación de tensión entre diferentes segmentos de la red mediante transformadores. Esto permite aumentar la energía generada a voltajes ultra altos para que pueda transportarse cientos de millas a través de líneas de transmisión con pérdidas mínimas. La reducción local de voltaje permite la entrega segura de energía utilizable a los usuarios finales.

2. Regulación de energía: mantenimiento de la estabilidad en la red

Junto con el control de voltaje a través de transformadores, las subestaciones brindan regulación activa de potencia para estabilizar la cantidad de potencia real y reactiva que fluye en las líneas de transmisión. Esto mantiene optimizados los voltajes, las cargas y los factores de potencia en toda la red interconectada.

3. Protección y aislamiento: prevención de cortes y mejora de la seguridad

Las subestaciones emplean relés de protección automáticos y disyuntores para monitorear constantemente las condiciones y aislar instantáneamente las secciones con fallas de las líneas de transmisión y distribución. Al limitar los problemas antes de que puedan propagarse, las subestaciones evitan que los problemas localizados se conviertan en apagones generalizados.

4. Control del flujo de energía: dirigir la electricidad a su destino

Los equipos de conmutación y los sistemas de control inteligentes dentro de las subestaciones permiten un control preciso en tiempo real sobre el enrutamiento de energía. Esto garantiza que la electricidad se dirija de forma inteligente a donde se necesita y permite reconfiguraciones rápidas y equilibrio de carga en respuesta a la demanda cambiante.

Tipos de subestaciones

Existen varios tipos principales de subestaciones eléctricas diseñadas para cumplir distintas funciones:

1. Subestaciones elevadoras

Las subestaciones elevadoras contienen transformadores elevadores que aumentan el voltaje de la electricidad generada por las centrales eléctricas a niveles adecuados para una transmisión eficiente a larga distancia. Las salidas de voltaje típicas varían de 110 kV a 765 kV. Algunas subestaciones de voltaje ultra alto pueden aumentar voltajes de hasta 800 kV para una transmisión de bajas pérdidas. Estas subestaciones están ubicadas en plantas generadoras.

2. Subestaciones reductoras

Las subestaciones reductoras utilizan transformadores reductores para reducir los altos voltajes de transmisión entrantes a niveles más bajos apropiados para la distribución a los usuarios finales. Los voltajes de salida suelen estar en el rango de 13,8 kV a 34,5 kV. Las subestaciones reductoras están situadas en puntos de la red de transmisión cerca de los centros de carga.

3. Centrales de conmutación

Las estaciones de conmutación no alteran los niveles de voltaje, pero permiten a los operadores controlar de manera flexible la dirección de los flujos de energía entre varias líneas de transmisión. Al abrir y cerrar diferentes conexiones, las estaciones de conmutación equilibran las cargas y permiten el enrutamiento de energía en caso de contingencia.

4. Subestaciones de distribución

Las subestaciones de distribución representan el paso final para entregar electricidad utilizable a hogares y empresas. Los transformadores de distribución reducen aún más el voltaje entrante a 120/240 V para uso regular. Las subestaciones de distribución también facilitan el equilibrio automático de carga y el aislamiento de fallas dentro de las redes de distribución locales.

Equipos de una subestación eléctrica

Las subestaciones eléctricas contienen una variedad de equipos especializados para llevar a cabo funciones esenciales de transformación, conmutación, monitoreo, control y protección de energía:

1. Transformadores

Como ya se destacó, los transformadores permiten la conversión vital de niveles de voltaje entre diferentes partes de la red. Las relaciones de capacidad y voltaje de los transformadores de las subestaciones se seleccionan en función del voltaje de operación de las líneas conectadas y los niveles de carga.

2. Disyuntores

Los disyuntores proporcionan monitoreo, conmutación y protección inteligentes. Los transformadores de corriente permiten a los interruptores monitorear las condiciones. Los relés dentro de los disyuntores los abren durante fallas para evitar daños. Los disyuntores también facilitan el mantenimiento del equipo mediante una desconexión segura.

3. Aparamenta

Los equipos de conmutación, como los interruptores de desconexión y los sistemas de barras colectoras, enrutan los flujos de energía entre los alimentadores entrantes y los transformadores con flexibilidad. El tablero permite conexiones reconfigurables optimizadas para una conversión de voltaje y equilibrio de carga adecuados.

4. Relés de protección

Los relés de protección vigilan constantemente el voltaje, la corriente y la frecuencia en los puntos vulnerables a lo largo de las líneas de transmisión y distribución desde la subestación. Los relés aíslan los problemas rápidamente activando los disyuntores para que se abran cuando se exceden los límites del umbral.

5. 5. Sistemas de control

Los sistemas de control como SCADA permiten la operación automatizada inteligente de los equipos de la subestación. Los controles monitorean el estado del equipo y los parámetros de la red en tiempo real y generan respuestas como ajustes de tomas, conmutación y relés de protección.

6. Barras conductoras

Las barras colectoras son conductores gruesos de baja impedancia que sirven como columna vertebral para la distribución de energía dentro de la subestación, permitiendo conexiones flexibles entre equipos. Las barras colectoras aisladas con capacidad de hasta 1200 kV son comunes en las subestaciones de voltaje ultra alto.

7. Aisladores

Los aisladores o interruptores de desconexión proporcionan un espacio de aire visible cuando se abren para aislar claramente el equipo para mantenimiento. Los aisladores permiten que el trabajo se realice de forma segura en equipos desenergizados que están desconectados de las barras colectoras.

El papel de IoT en una subestación eléctrica

La integración de soluciones inteligentes de Internet de las cosas (IoT) dentro de las subestaciones eléctricas permite mejorar las capacidades de monitoreo, control y automatización a través de sensores, software y análisis conectados:

1. Control y diagnóstico en tiempo real

Los sensores de IoT colocados en los equipos de las subestaciones facilitan el monitoreo continuo en tiempo real de parámetros como voltaje, corriente y temperatura del transformador desde una sala de control central. Los operadores obtienen una mayor visibilidad sobre el estado de los activos y las condiciones de la red.

2. Mantenimiento predictivo

El monitoreo en tiempo real combinado con software de análisis basado en IA permite el mantenimiento predictivo al identificar fallas en los equipos antes de que ocurran. Esto hace que el mantenimiento de las subestaciones pase de ser reactivo a proactivo.

3. Seguridad reforzada

Los sistemas habilitados para IoT, como los estudios termográficos con drones y las soluciones de control de acceso, aumentan la seguridad de los operadores al identificar riesgos como puntos críticos o intrusiones sin participación humana directa.

4. Mejora de la eficiencia

Los conocimientos de datos producidos por los análisis de IoT conducen a una mayor eficiencia operativa a través de un rendimiento optimizado del equipo, una resolución precisa de problemas y una toma de decisiones informada.

5. Optimización de la red

La conectividad y el conocimiento ampliados que brindan los dispositivos y el software de IoT permiten una optimización de la red más inteligente. Los ajustes y la conmutación de los equipos de la subestación se pueden automatizar de forma inteligente a medida que cambian las condiciones.

IoT de Alotcer en acción

IoT de Alotcer en acción

Como líder de la industria en automatización de subestaciones eléctricas, Alotcer implementa soluciones de IoT de vanguardia diseñadas para mejorar el rendimiento de las subestaciones:

1. 1. Casos prácticos

El mantenimiento predictivo mejorado de una empresa de servicios públicos brasileña y el ahorro de costos de un fabricante de transformadores norteamericano

Desde el mantenimiento predictivo mejorado de una empresa de servicios públicos brasileña hasta el ahorro de costos de un fabricante de transformadores norteamericano, los estudios de caso de Alotcer demuestran resultados comprobados en diversas aplicaciones.

2. Testimonios de clientes

Las entusiastas reseñas de los clientes resaltan el verdadero valor de las soluciones de Alotcer, como un operador de transmisión de EE. UU. que logra una confiabilidad del 99,995 % con un conocimiento y control de la situación optimizados a través del ecosistema de IoT de subestaciones de Alotcer.

3. Premios y reconocimientos del sector

Los principales honores de la industria, como el premio ESNA Substation IoT Innovation Award y el premio BloombergNEF Pioneer Prize, consolidan la posición de Alotcer a la vanguardia de la automatización de subestaciones eléctricas y la adopción de IoT. Los clientes confían en las soluciones galardonadas y de vanguardia de Alotcer.

Preguntas frecuentes sobre subestaciones eléctricas

1. ¿Cuál es la diferencia entre una subestación elevadora y reductora?

Las subestaciones elevadoras utilizan transformadores para aumentar el voltaje de la electricidad generada a los altos niveles necesarios para una transmisión económica a larga distancia. Por el contrario, las subestaciones reductoras reducen los altos voltajes de transmisión entrantes a niveles más bajos apropiados para la distribución a los usuarios finales.

2. ¿Cómo protegen los disyuntores la red eléctrica?

Los disyuntores monitorean constantemente las condiciones utilizando transformadores de corriente. Si ocurren anomalías como sobrecargas o cortocircuitos, los disyuntores se abren rápidamente para aislar el área del problema. Esto limita los problemas antes de que puedan propagarse y provocar interrupciones generalizadas.

3. ¿Qué papel juegan los relés de protección en las subestaciones eléctricas?

Los relés de protección proporcionan monitoreo inteligente en puntos vulnerables a lo largo de líneas de transmisión y distribución. Cuando los relés detectan condiciones peligrosas como bajo voltaje, alta corriente o fluctuaciones de frecuencia, activan disyuntores para abrir y aislar el problema.

4. ¿Cómo gestionan los sistemas de control el flujo de energía en las subestaciones?

Los sistemas de control como SCADA coordinan la operación de los equipos utilizando datos en tiempo real de sensores y análisis automatizados. Los controles regulan de manera óptima los transformadores, conmutan circuitos de manera inteligente y activan respuestas protectoras como el disparo de relés para mantener el flujo de energía sincronizado.

5. ¿Qué medidas de seguridad existen alrededor de las subestaciones eléctricas?

Las subestaciones cuentan con estrictas medidas de seguridad, como señales de advertencia, acceso restringido, aislamiento de los equipos y conexión a tierra, para impedir la entrada de personas no autorizadas y proteger al personal. Los trabajadores también usan equipo de protección especializado cuando realizan mantenimiento dentro de las subestaciones.

Conclusión

Las subestaciones eléctricas, que a menudo se pasan por alto pero que son innegablemente esenciales, constituyen la columna vertebral de nuestra infraestructura eléctrica moderna. Transforman voltajes, regulan la energía y protegen la red, asegurando el flujo continuo de electricidad que alimenta nuestros hogares, negocios e industrias. A medida que adoptemos fuentes de energía renovables y exploremos tecnologías de redes inteligentes, el papel de las subestaciones eléctricas no hará más que crecer en importancia, garantizando una red eléctrica sostenible y resiliente para el futuro.
