Введение

Если вы когда-либо сталкивались с нестабильным приемом, прерывистым звуком или удручающе низкой скоростью передачи данных, вы, вероятно, осознаете ценность высокопроизводительной антенны. Усиление антенны, или увеличение мощности, передаваемой в направлении приемной станции, по сравнению со стандартной эталонной антенной, играет важную роль в определении этих характеристик.

Пытаетесь ли вы добиться большей дальности радиосвязи, подключить станции, расположенные дальше, или просто повысить четкость Wi-Fi и мобильных соединений, увеличение усиления антенны может дать огромные преимущества. Продолжайте читать, пока мы изучаем все, от основ антенны до передовых методов, которые помогут вам оптимизировать прием, как опытный профессионал.

Понимание усиления антенны

Прежде чем мы углубимся в методы улучшения, давайте построим основу вокруг ключевых концепций, лежащих в основе усиления антенны.

Что такое усиление антенны?

Усиление антенны означает увеличение мощности, передаваемой или принимаемой антенной, по сравнению со стандартной изотропной излучающей антенной. Он измеряется в положительных децибелах (дБи) для антенн с направленными свойствами.

Изотропная антенна одинаково хорошо излучает мощность во всех направлениях. Но направленные антенны фокусируют передаваемую энергию по определенной схеме, концентрируя большую мощность на приемной станции. Такая концентрация энергии приводит к улучшению дальности действия и качества сигнала.

Другие факторы, влияющие на усиление, включают эффективность преобразования входной мощности в излучаемую мощность, а также частоту, размер и направленность антенны. Более высокие значения коэффициента усиления указывают на лучшие характеристики антенн с точки зрения покрытия и приема.

Почему усиление антенны важно?

Выбор антенны с высоким коэффициентом усиления или расширение возможностей существующего оборудования дает несколько ключевых преимуществ:

  • Увеличенный диапазон: больший коэффициент усиления антенны позволяет сигналам преодолевать большие расстояния, сохраняя при этом полезную мощность. Это расширяет зону обслуживания для широковещательных приложений.
  • Повышенная четкость сигнала. Концентрация излучаемой мощности на приемниках приводит к более надежному сигналу, уменьшая проблемы с шумом, искажениями или повреждением данных.
  • Более высокая скорость передачи данных. Более сильные сигналы обеспечивают более высокую скорость интернета и лучшее качество аудио/видео для потоковой передачи. Антенны Wi-Fi с более высоким коэффициентом усиления предотвращают возникновение узких мест в пропускной способности.
  • Расширенная зона покрытия. Направленное усиление позволяет охватить определенные области, которые ненаправленные антенны с более низким усилением могут не обслуживать должным образом.

Для радиосвязи, сетей Wi-Fi и мобильных соединений оценка усиления антенны должна быть главным приоритетом для достижения наилучших возможных характеристик передачи.

Различные типы усиления антенны

Существует несколько типов антенн, которые обладают свойствами направленного усиления:

  • Антенны Yagi используют параллельные элементы для достижения высокого усиления в определенном направлении. Они обычно используются для беспроводных сетей на большие расстояния и приема телевизионных сигналов.
  • Параболические антенны имеют форму тарелки для фокусировки сигналов в централизованной точке, обеспечивая очень высокий коэффициент усиления. Спутниковая связь является распространенным применением параболических антенн.
  • Патч/панельные антенны опираются на плоские поверхности с напечатанными проводящими элементами для достижения диаграмм направленности усиления, что делает их популярными для сетей Wi-Fi.
  • Рупорные антенны направляют радиоволны аналогично акустическим рупорам, обеспечивая усиление от умеренного до высокого для микроволновых линий связи.

Сравните их с изотропными или простыми дипольными антеннами, которые излучают сигналы относительно равномерно во всех направлениях. Направленные антенны концентрируют это излучение для увеличения усиления.

Факторы, влияющие на усиление антенны

Важно понимать, что на усиление антенны влияют многие переменные, помимо выбора направленной антенны.

  • Рабочая частота играет важную роль, поскольку элементы антенны могут быть специально настроены для эффективного излучения сигналов в определенных диапазонах частот.
  • Размер имеет значение, когда дело доходит до выгоды. Направленные антенны большего размера способны обеспечить более высокие коэффициенты усиления за счет увеличенной площади поверхности и апертуры.
  • Состав используемых материалов, таких как латунь, медь или алюминий, влияет на общую эффективность антенны при преобразовании электрических сигналов в излучаемые сигналы.
  • Соседние конструкции, ландшафт и листва потенциально могут блокировать или поглощать сигналы, эффективно снижая усиление за пределами контролируемых лабораторных условий. При выборе и установке антенн внимательно учитывайте реальные препятствия при размещении.

Имея за плечами понимание основ, давайте теперь углубимся в некоторые методы реализации улучшений усиления антенны для вашего приложения.

Увеличение усиления за счет выбора антенны

Один из наиболее эффективных способов увеличить дальность действия, скорость и четкость сигнала — модернизировать существующие антенны с помощью специально созданных моделей, разработанных специально для более высокого коэффициента усиления.

Выбор правильной антенны

Выбор подходящего типа антенны предполагает баланс между частотой (длиной волны), усилением, шириной луча и поляризацией. Учтите следующее:

  • На каких диапазонах или частотах вам нужно работать? Выбор антенны, спроектированной и настроенной именно на вашу частоту, имеет решающее значение.
  • Какой выигрыш вам нужен? Чем больше усиление, тем большей дальности вы можете достичь. Но более высокий коэффициент усиления обычно означает антенну большего размера.
  • Какой угол излучения вам нужен? Ширина луча определяет ширину диаграммы направленности: от узконаправленной до широкоугольной.
  • Требуется ли для вашего приложения вертикальная, горизонтальная или круговая поляризация волн? Убедитесь, что поляризация между передатчиком и приемником выровнена.

Просмотр спецификации предоставит эти ключевые данные для сравнения моделей антенн и производителей.

Варианты антенн с высоким коэффициентом усиления

Вот некоторые из лучших вариантов, которые следует учитывать при поиске направленных антенн с более высокими возможностями:

Антенны Яги

В антеннах Yagi используются параллельные дипольные элементы различной длины вдоль штанги для создания однонаправленных диаграмм усиления с компактными форм-факторами. Они могут достичь высоких показателей усиления от 10 до 20 дБи в зависимости от количества используемых директоров. Их эффективная производительность и простота конструкции делают их чрезвычайно популярными для сетей Wi-Fi большого радиуса действия, двухточечных соединений и приема телевизионных программ.

Антенны с параболическим рефлектором

Форма параболической антенны отражает сигналы от централизованной точки питания в концентрированный луч с очень узкой направленностью. Они обеспечивают чрезвычайно высокий коэффициент усиления, порядка 20–40 дБи. Их прецизионная конструкция делает их хорошо подходящими для спутниковой связи, радиолокационных систем и высокочастотной микроволновой передачи.

Направленные и панельные антенны

Направленные и панельные антенны используют несколько внутренних антенных элементов для формирования диаграмм направленности луча, охватывающих различные углы, от четко сфокусированного до более широкого покрытия 120–180 градусов. Их плоские форм-факторы удобно крепятся к стенам и столбам. Доступные как с высоким, так и со средним коэффициентом усиления, они подходят для быстрого развертывания беспроводных сетей.

Плюсы и минусы антенн с разным усилением

Яги: Плюсы — компактность, экономичность, высокое соотношение коэффициента усиления к размеру, простота сборки своими руками. Минусы — узкая ширина луча, большие массивы сложно монтировать.

Параболический: Плюсы: Чрезвычайно высокий коэффициент усиления, очень узкая направленность луча.
Минусы: Громоздкий, дорогой, должен быть обращен непосредственно к приемникам.

Направленность: Плюсы: низкая стоимость, простота установки, гибкая диаграмма направленности.
Минусы: Прирост ограничен количеством внутренних элементов.

Оценка ваших точных потребностей с возможностями антенны позволяет выбрать правильную модель, соответствующую вашим требованиям.

Оптимизация размещения антенны и окружающей среды

Установка антенн более высокой мощности — это только часть уравнения. Окружающая среда также играет важную роль в обеспечении полного потенциального номинального усиления антенн. Внимательно рассмотрите следующие факторы размещения и установки:

Поиск идеального местоположения антенны

Стратегическое расположение антенн для обеспечения прямой видимости с приемными станциями позволяет сигналам распространяться дальше и сильнее. Выбирайте возвышенные места, где нет окружающих препятствий, и ориентируйте направленные антенны на предполагаемую зону покрытия.

Беспроводные каналы связи «точка-точка» должны иметь видимую прямую видимость между конечными точками. И даже ненаправленные антенны базовых станций значительно выигрывают от размещения на крыше над густым пологом деревьев или другими препятствиями.

Высота имеет решающее значение

Увеличение высоты — один из самых простых способов увеличить усиление антенны и эффективную дальность действия. Несколько дополнительных метров высоты над окружающими постройками, листвой и беспорядком на местности могут стать причиной разницы между плохим и исключительным приемом.

Располагайте антенны как можно выше над наземными препятствиями, будь то с помощью установки на вышке, приподнятых опорах или размещения на многоэтажных крышах по сравнению с уровнем земли.

Минимизация помех сигнала

Выявите и смягчите любые факторы шума окружающей среды, которые могут снизить эффективность усиления и чувствительность приема. Рассмотрите возможность разделения антенн и источников радиочастотных помех, таких как линии электропередач, передатчики и электронные устройства. Также оцените варианты фильтрации, экранирования кабелей и изоляции полученных сигналов.

Использование отражающих поверхностей

Использование близлежащих отражающих поверхностей может создать конструктивные отражения сигнала, которые усиливают усиление в определенных направлениях. Параболические отражатели перенаправляют падающие сигналы от источника антенного питания в концентрированный луч. Плоский листовой металл также увеличивает направленное усиление, отражая сигналы там, где это необходимо, а не рассеивая их во всех направлениях. Используйте доступные стены, заборы или специальные отражатели, чтобы максимизировать выгоду.

Передовые методы повышения усиления

Выходя за рамки базовых подходов к позиционированию антенны, эксперты в области радиосвязи используют более сложные методы, позволяющие максимально эффективно использовать возможности своего оборудования. Узнайте, как вывести свою настройку на новый уровень с помощью этих передовых тактик:

Антенные стекирование и решетки

Объединение нескольких антенн в многоуровневые конструкции или фазово-синхронизированные решетки может значительно увеличить направленное усиление, превосходя возможности любой отдельной антенны. При объединении антенны выравниваются по одной оси для увеличения общего усиления, а массивы с индивидуальным контролем фазы позволяют динамически формировать комбинированную диаграмму направленности.

Создание конфигураций с несколькими антеннами требует точной механической сборки или прокладки проводов между отдельными элементами. Хотя это увеличивает стоимость и сложность, это позволяет получить коэффициент усиления антенны, потенциально достигающий 30 дБи или выше, для связи на чрезвычайно больших расстояниях и радиоастрономических приложений.

Тщательно оцените возможности комбинирования антенн с точки зрения бюджета и производительности, чтобы определить, оправдывают ли преимущества дополнительную сложность.

Использование усилителей сигнала

В сценариях, где выбор и размещение антенны сильно ограничены, усилители радиочастотного сигнала обеспечивают электронное усиление для повышения уровня сигнала. Но простое добавление универсальных усилителей сигнала часто создает больше проблем, чем решений, если их не тщательно согласовать с задействованными частотами и уровнями мощности.

Помните, что неправильно подобранные усилители могут привести к перегрузке приемников чрезмерными уровнями сигнала. А усиление, добавляемое за счет усиления, также в равной степени увеличивает входящий шум, ухудшая соотношение сигнал/шум, а вместе с ним и эффективную дальность связи и производительность линии связи.

Помните, что усилители сами несут потери, которые занимают запас, необходимый для разрешения маргинальных сигналов. Обратитесь за рекомендациями по подбору подходящих характеристик усилителя, таких как частотная характеристика, линейность и способность обработки сигнала, чтобы добиться значительного увеличения дальности действия, а не бессистемно неправильно применять усилительное оборудование.

Программно-определяемая оптимизация сигнала

Сложное оборудование радиосвязи все больше полагается на возможности программного обеспечения для настройки и точной настройки производительности оборудования. Цифровая обработка сигналов позволяет манипулировать сигналами для оптимизации характеристик передачи.

Такие методы, как формирование луча, применяют настройку фазы и координацию антенных решеток для электронного управления лепестками с высоким коэффициентом усиления в определенных направлениях без физической переориентации. Алгоритмы интеллектуальной антенны динамически адаптируют диаграммы направленности к условиям связи и помехам.

Оцените применение программных инструментов для анализа и управления для настройки параметров антенны для оптимизации на микроуровне, которая невозможна вручную. Но признайте, что программное обеспечение может улучшить только радиостанции физического уровня, чья аппаратная конструкция сама по себе ограничивает пиковое усиление и потенциал мощности.

Будущие тенденции в области усиления передовых антенн

Наука постоянно движется вперед к новым рубежам в области передачи и распространения электромагнитных сигналов. Новые исследования антенн предполагают, что на горизонте появятся еще большие возможности усиления:

  • Биологические конструкции, имитирующие биологическую оптику, формируют более умные реконфигурируемые антенны.
  • Метаматериалы и наноматериалы облегчают создание индивидуальных композитов и миниатюризацию, недостижимую с помощью обычных металлических элементов.
  • Массивные архитектуры с несколькими входами и несколькими выходами (MIMO) повышают усиление за счет одновременной координации сотен или даже тысяч отдельных антенных элементов.
  • Адаптивные, когнитивные и обучающие антенны автоматически настраиваются для оптимизации гиперфокусированного усиления.
  • Новые технологии изготовления расширяют возможности ранее непрактичных сверхлегких субволновых структур.

Доведение материаловедения и теории электромагнетизма до предела обещает создать антенны, превосходящие все, что сегодня коммерчески доступно. Но даже простое правильное внедрение основных принципов звука с использованием существующих технологий, как описано здесь, может творить чудеса для ваших нужд беспроводной радиосвязи.

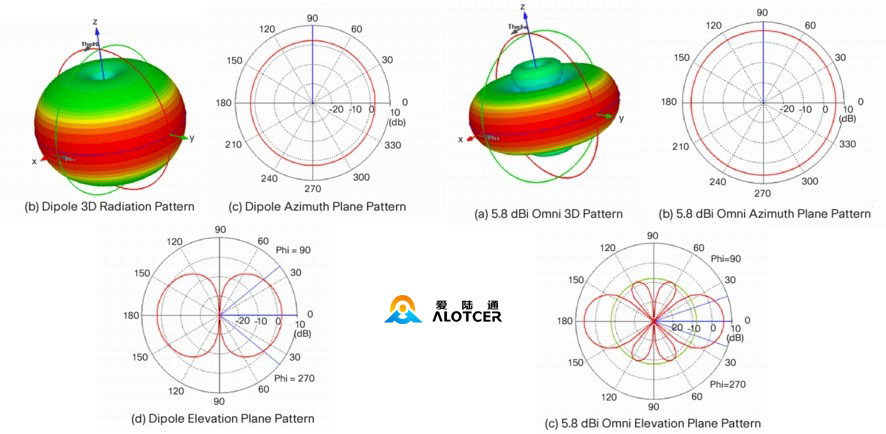

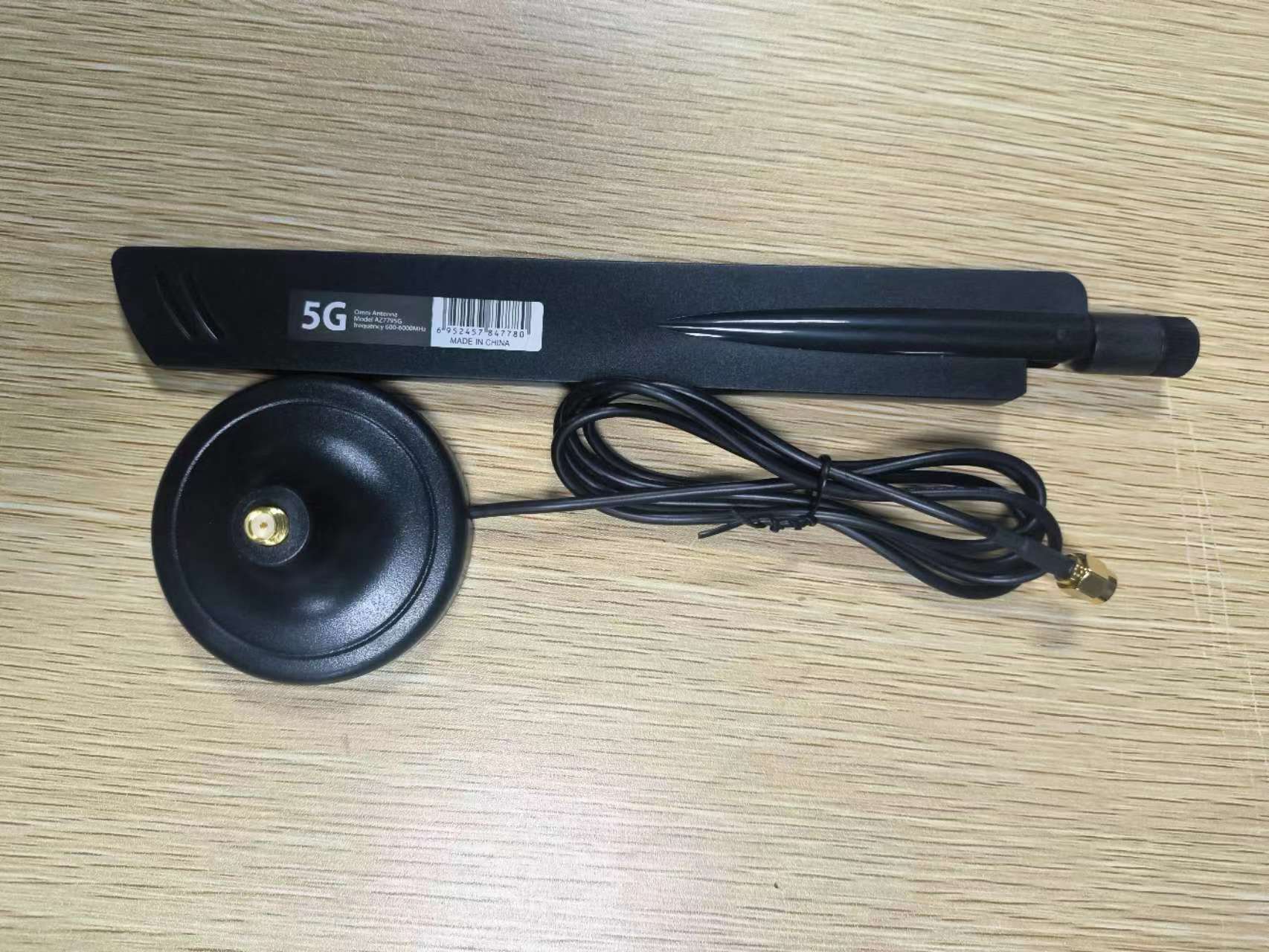

Различные типы усиления антенны

Часто задаваемые вопросы

Здесь мы отвечаем на некоторые из наиболее распространенных вопросов, касающихся повышения усиления антенны:

Какой коэффициент усиления мне нужен для моего конкретного применения?

Требуемый коэффициент усиления зависит в первую очередь от расстояния и препятствий между передатчиком и приемником. Оцените потери на трассе вашего канала, чтобы определить необходимое усиление для установления желаемых уровней сигнала. Для приблизительных оценок:

  • Wi-Fi и мобильные устройства: 5–10 дБи
  • Удаленные линии связи дальнего действия: 20–30 дБи
  • Экстремальные расстояния: 30-40+ дБи

Также учитывайте чувствительность приемника и потери в кабеле, вычитая из полезного усиления.

Каковы правовые нормы использования антенны?

Правила регулируют допустимые уровни мощности вещания во всех диапазонах частот. Кроме того, использование больших направленных антенн с высоким коэффициентом усиления часто требует разрешения/одобрения, особенно вблизи аэропортов, из-за риска радиолокационных помех. Проверьте свою региональную политику управления спектром.

Могу ли я увеличить усиление существующей антенны?

Дополнительные рефлекторы, направляющие и методы укладки, описанные здесь, могут в некоторой степени повысить эффективность штатной антенны. Но без изменения самой основной антенны выигрыш останется ограниченным, поскольку элементы рассчитаны только на определенные уровни мощности и характеристики распространения.

Как я могу измерить фактическое усиление моей антенны?

Сложные антенные измерительные камеры дальнего поля с прецизионным оборудованием непосредственно определяют количественный коэффициент усиления в контролируемых условиях. Для аппроксимации своими руками сравните уровни принимаемого сигнала со стандартной антенной на фиксированных расстояниях. Онлайн-калькуляторы также оценивают прибыль на основе введенных пользователем параметров установки.

Каковы соображения безопасности при использовании антенн с высоким коэффициентом усиления?

Антенны с высоким коэффициентом усиления концентрируют значительные уровни электромагнитного излучения в главном луче. Соблюдайте осторожность в отношении рисков радиационного воздействия, используя надлежащее заземление и молниезащиту, соблюдая при этом пороги стимуляции нервной системы.

Заключение

Оптимизация усиления антенны требует разумной конфигурации, сбалансированного размера, позиционирования, направленности и стоимости, чтобы точно покрыть намеченную зону обслуживания с приемлемым качеством сигнала. Вместо того чтобы соглашаться на незначительный прием, примите меры для анализа своих потребностей и окружающей среды, выберите специальное оборудование, устраните источники потерь и настройте параметры программного обеспечения, которые в совокупности максимизируют потенциал усиления вашей системы.

Как любители, так и профессионалы признают, что их радиосвязь настолько сильна, насколько сильны антенны, которые излучают и собирают электромагнитные волны, передающие ценные данные. Следуйте изложенным здесь подробным рекомендациям, чтобы улучшить прием в диапазонах от VHF до Wi-Fi, что в конечном итоге улучшит всю связь в вашем уголке эфира.
