Bộ định tuyến công nghiệp Alotcer 5G cho tủ điện quay vòng

Nền dự án

Do sự phân tán của mạng lưới phân phối, kênh liên lạc giữa tủ loop và phòng điều khiển trung tâm trở thành vấn đề được nhiều người quan tâm. Trong mạng lưới phân phối đô thị với điều kiện địa lý phức tạp, cáp được sử dụng. Phương thức truyền thông của cáp quang có chi phí đầu tư cao và chu kỳ xây dựng dài. Với sự phát triển của dịch vụ dữ liệu di động và sự gia tăng của công nghệ 5G, lợi thế của băng thông cao và độ trễ thấp đã tạo nền tảng tốt cho việc ứng dụng mạng 5G trong hệ thống phân phối điện.

Tôpô GRE TAP



Tôpô GRE TAP

Cách hoạt động của GRE TAP

Bộ định tuyến gốc GRE ACTS với tư cách là máy chủ và bộ định tuyến từ xa ACTS với tư cách là máy khách. IP WAN của thiết bị đầu cuối cục bộ và thiết bị đầu cuối từ xa là địa chỉ IP của THẺ SIM 5G và bản thân các THẺ cần có khả năng giao tiếp với nhau. Trong số đó, địa chỉ IP của các thiết bị đầu cuối được kết nối dưới cổng LAN của tất cả các bộ định tuyến được cấp bởi máy chủ DHCP của đầu này, vì vậy các chức năng của tất cả các máy chủ DHCP từ xa cần phải được tắt và các phân đoạn mạng LAN của tất cả các bộ định tuyến không được xung đột với nhau. .

Sau khi xây dựng đường hầm, địa chỉ IP của tất cả các thiết bị đầu cuối được phân phối bởi DHCP của bộ định tuyến cục bộ, vì vậy tất cả các IP đầu cuối nằm trong cùng một phân đoạn mạng với cổng LAN cục bộ và tất cả các thiết bị đầu cuối dưới bộ định tuyến cục bộ và từ xa có thể giao tiếp với mọi người.

Hướng dẫn cấu hình GRE TAP

Cấu hình cục bộ:

Hướng dẫn cấu hình GRE TAP

Để định cấu hình GRE TAP để thêm IP thẻ SIM 5G với điều khiển từ xa 1, 2 và 3, yêu cầu Telnet phải nhập nền của bộ định tuyến trước

cấu hình GRE TAP

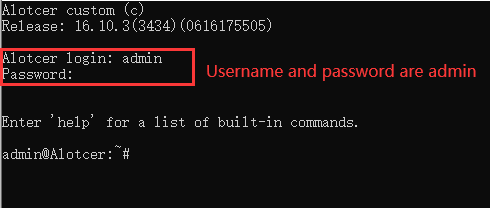

Tên người dùng và mật khẩu đăng nhập là quản trị viên

cấu hình GRE TAP

Hướng dẫn cấu hình như sau:
ip link add gretap0 type gretap remote 10.10.10.2 local 10.10.10.1
ip link set gretap0 up
ifconfig gretap0 192.168.211.200
brctl addif br0 gretap0

ip link add gretap1 type gretap remote 10.10.10.3 local 10.10.10.1
ip link set gretap1 up
ifconfig gretap2 192.168.211.201
brctl addif br0 gretap1

ip link add gretap2 type gretap remote 10.10.10.4 local 10.10.10.1
ip link set gretap2 up
ifconfig gretap2 192.168.211.202
brctl addif br0 gretap2

* Phần màu đỏ là IP THẺ SIM 5G từ xa và phần màu xanh là IP THẺ SIM 5G cục bộ. Chỉ các phần màu đỏ và xanh lam được sửa đổi, và các sửa đổi khác không bắt buộc.

Cấu hình từ xa 1:

IP THẺ SIM 5G từ xa

IP THẺ SIM 5G từ xa



Điều khiển từ xa 2 và 3 có nội dung cấu hình tương tự như điều khiển từ xa 1.

Sau khi hoàn tất cấu hình, thiết bị bộ định tuyến Alotcer Industrial được đặt để tự động lấy địa chỉ IP trong phần mạng LAN của đầu cuối hoặc nhập thủ công IP của cùng một phân đoạn mạng với mạng LAN của phần cuối. Tại thời điểm này, tất cả các thiết bị đầu cuối có thể truy cập lẫn nhau.
