Alotcer Ladestationslösung

Hintergrund

In den letzten Jahren hat die Elektrofahrzeugindustrie durch die kontinuierliche Einführung nationaler Strategien zur Förderung der Entwicklung neuer Energien eine rasante Entwicklung erlebt. Daher ist der Kauf und Bau von Ladeinfrastruktur für Elektrofahrzeuge zu einer unumgänglichen Notwendigkeit für die Regierung und die jeweiligen Eigentümer geworden. Inzwischen stehen auch die Planung und die praktische Anwendung von Unterstützungseinrichtungen im Fokus der Gesellschaft.

Systemfunktion

Das System kann folgende Funktionen erfüllen:

1. Stationsüberwachungsfunktion: Durch Ethernet-Kommunikation kann innerhalb der Station direkt ein lokales Netzwerk eingerichtet werden, um eine Echtzeitüberwachung der Ladestationen zu ermöglichen.
2. Echtzeit-Datenübertragungsfunktion: Über verschiedene 5G/4G/3G-Funknetze können die Daten des Ladestations-Terminals transparent und in Echtzeit an die Systemverwaltungsplattform der Ladestation im Backend des Servers übertragen werden;
3. Die Softwareplattform für das Management von Ladesäulensystemen implementiert hauptsächlich die Verwaltung mehrerer wichtiger Anwendungsfunktionen, darunter das Mess- und Abrechnungssystem, das Ladeüberwachungssystem, das Verteilungsüberwachungssystem und das Sicherheitsüberwachungssystem;
4. Fernüberwachungsfunktion: Die Managementplattform des Servers kann den Betrieb der Ladestation jederzeit überwachen, einschließlich des Hochladens von Arbeitsparametern von Geräten wie Leistungstransmittern, Leistungsschaltern, SPS-Steuerungen, Abrechnungsgeräten, Touchscreens usw. Über den Router kann er auch verschiedene Arbeitsanweisungen an die Endgeräte der Ladestation senden;
5. Fernwartungsfunktion: Sie ermöglicht die Echtzeitüberwachung des Betriebszustands der Ladestation. Sobald ein Fehleralarm auftritt, kann das System per Fernwartung gewartet, Fehler behoben oder aktualisiert werden, um zeitnah auf anormale Probleme am Ladestationsanschluss reagieren zu können.

Systemarchitekturdiagramm

Unten (Ladestation): Anschluss über serielle Schnittstelle RS232/RS485 oder Netzwerkkabel

Oben (Ladestations-Business-Management-Plattform und Vor-Ort-Überwachungssystem): Der Alotcer AR7000 stellt einen TCP-Kanal mit der Ladestations-Business-Management-Plattform her, um Daten zu übertragen. Der Alotcer AR7000 ist über Ethernet mit dem Stationsüberwachungssystem verbunden und ein lokales Netzwerk wird für die Kommunikation eingerichtet.

Hauptfunktionen: serielle Schnittstelle zu drahtloser Verbindung (transparente Übertragung), kabelgebundene Verbindung zu drahtloser Verbindung, Ethernet-Netzwerk

Systemprinzipien

Die Ladestation ist das Endgerät zur Überwachung, das über eine serielle Schnittstelle oder einen Netzwerkanschluss mit dem drahtlosen Modul verbunden ist. Es ist über 5G/4G-Netzbetreiber mit der Business-Management-Plattform der Ladestationen verbunden und ermöglicht so die Fernüberwachung der Geräte vor Ort durch die Business-Management-Plattform der Ladestationen. Durch die Verbindung mit dem Überwachungssystem vor Ort über Ethernet kann das Überwachungssystem vor Ort die Geräte direkt überwachen.

Kommunikation: Der Alotcer AR7000 kann Geschäftsdaten und die Kommunikation des Energieversorgungszentrums transparent über 4G/5G Wireless IoT und den Datenaustausch der Business-Management-Plattform für Ladestationen übertragen. Der Alotcer AR7000 nutzt Ethernet, um ein internes Netzwerk für die Datenübertragung mit dem Überwachungssystem der Station aufzubauen.

Backend: Die Plattform für das Geschäftsmanagement der Ladesäulen und das Stationsüberwachungssystem führen über das Internet eine einheitliche Sortierung und Analyse der Informationen und des Status aller Frontend-Geräte durch und ergreifen anschließend entsprechende Maßnahmen.

Produktbeschreibung

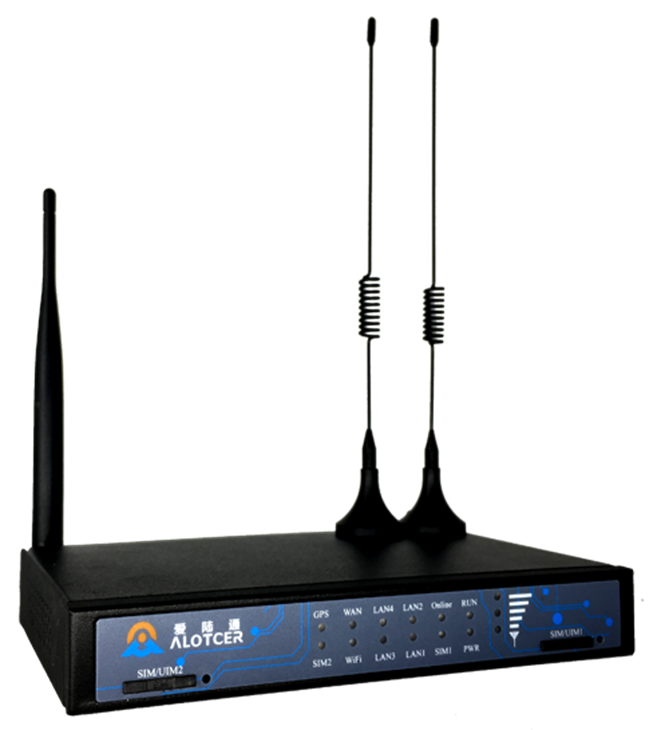

Industrieller Fünf-Port-Router/Gateway/CPE-AR7000

1. 5G-Netzwerkkonnektivität, SA/NSA-Dualmodus, kompatibel mit 4G/3G/2G
2. 5-facher 100-Mbit/s-LAN-Anschluss (einer davon kann als WAN-Anschluss genutzt werden), 1-facher RS232/485-Anschluss
3. Optionale Dual-SIM-Karte, GPS, Beidou, Stromverschlüsselung, integrierte öffentliche und professionelle Funktionen, WLAN
4. MQTT-, Modbus TCP-, OPC UA-, NTIRP- und DTU-Funktionen
5. IPsec, L2TP, PPTP, OpenVPN, GRE, DMVPN usw.
6. Linux-System, Unterstützung für die sekundäre Entwicklung in Python und C
7. DC9-35V, Kommunikationsstrom 140mA/Online-Nichtkommunikationsstrom 120mA (12V)
8. Betriebstemperatur -35 bis +75 °C, Produktgröße 186,8 x 120,2 x 28 mm

Systemvorteile

1. Transparente Übertragung, Unterstützung mehrerer Übertragungsprotokolle.
2. Unterstützen Sie die Weiterentwicklung der Sekundärliteratur und entwickeln Sie die benötigten Protokolle und Konvertierungen frei.
3. Unterstützt die VPN-Funktion, die in verschiedenen speziellen Stromnetzwerkszenarien Anwendung finden kann.
