El dispositivo serie (PLC/MCU/PC, etc.) está conectado a la DTU industrial/MÓDEM IP celular puerto serial del terminal a través de la interfaz RS232 o RS485, y el dispositivo puede encapsular los datos transmitidos a través del dispositivo industrial DTU/IP MODEM para la encapsulación del protocolo de red, y luego a través de la transmisión de red inalámbrica 5G / 4G / 3G al centro de datos.

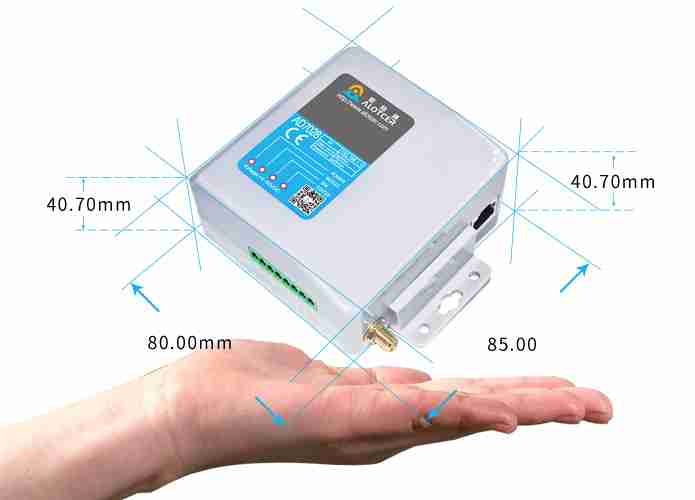

¿Cómo funciona el MODEM industrial DTU/IP? El siguiente es un ejemplo de Alotcer AD7028.
Después de conectar el Alotcer AD7028 a la fuente de alimentación, de acuerdo con el proceso de acceso telefónico, primero inicie sesión en la red inalámbrica 5G/4G. Una vez completada la marcación, el dispositivo AD7028 obtendrá una dirección IP interna, que el operador designará aleatoriamente, ya que la dirección IP cambiará cada vez que marque. Podemos considerar el dispositivo AD7028 como un dispositivo en una LAN interna, que puede comunicarse con Internet en el exterior. Este método es similar a una computadora en una red de área local que accede a una red externa a través de una puerta de enlace.
Industrial IP MODEM Alotcer AD7028 inicia activamente una conexión de comunicación con el centro de datos y mantiene la conexión de comunicación siempre existente. Debido a la situación anterior, solo el AD7028 puede conectarse activamente al centro de datos, pero no al centro de datos. Esto requiere que el centro de datos tenga una dirección IP pública fija o un nombre de dominio fijo. La dirección IP de la red pública o el nombre de dominio fijo del centro de datos se almacena en la DTU industrial como un parámetro, de modo que una vez que el acceso telefónico se realiza correctamente, puede conectarse activamente al centro de datos.
En resumen, el MÓDEM DTU/IP industrial puede realizar una comunicación TCP o UDP con el centro de datos de acuerdo con parámetros como la dirección IP y el número de puerto. Al recibir la respuesta del centro de datos, se considera que el MÓDEM IP/DTU industrial se ha conectado correctamente al centro de datos y continuará manteniendo la conexión de comunicación. Si se corta la conexión de comunicación, se volverá a conectar. Una vez establecida la conexión de comunicación TCP/UDP, se puede llevar a cabo la comunicación bidireccional de datos.
A través de la comunicación bidireccional con el centro de datos, se realiza la conversión del puerto serie del usuario a paquetes de datos 5G/4G, que es un proceso relativamente fácil de implementar. Cuando se reciben los datos seriales del usuario, IP MODEM empaquetará inmediatamente los datos seriales en forma de TCP/UDP y los enviará al centro de datos. Por el contrario, cuando reciba el paquete de datos TCP/UDP del centro de datos, extraiga el contenido de los datos y transmítalo al equipo del usuario a través del puerto serie. A través del centro de adquisición de datos cableado, se puede realizar la comunicación bidireccional entre varios MODEM industriales. Este es actualmente el sistema de aplicación más común.
